Control de nivel maximo de agua con Arduino Uno R3

El uso de sensores con Arduino es una excelente manera de construir proyectos útiles y educativos. En este artículo, exploraremos cómo conectar un detector de agua a un Arduino y usar un buzzer para emitir una alerta sonora cuando se detecte agua. Este proyecto puede aplicarse en sistemas de detección de fugas o para monitorear niveles de agua en un tanque.


Aquí tienes un código de ejemplo y un esquema para un proyecto con Arduino Uno R3 que utiliza un sensor de agua y un buzzer (beep):

Código Arduino:

// Pin del sensor de agua
const int sensorAgua = A0;

// Pin del buzzer
const int pinBuzzer = 9;

void setup() {
  // Inicializar comunicación serial
  Serial.begin(9600);

  // Configurar pines
  pinMode(sensorAgua, INPUT);
  pinMode(pinBuzzer, OUTPUT);
}

void loop() {
  // Leer el valor del sensor de agua
  int valorAgua = analogRead(sensorAgua);

  // Imprimir el valor en el monitor serial
  Serial.print("Valor del sensor de agua: ");
  Serial.println(valorAgua);

  // Definir un umbral de detección de agua
  int umbral = 500;

  // Verificar si hay presencia de agua
  if (valorAgua > umbral) {
    // Activar el buzzer
    tone(pinBuzzer, 1000);  // Frecuencia de 1000 Hz
    delay(500);  // Sonar durante 500 ms
    noTone(pinBuzzer);  // Detener el sonido
  }

  // Pequeña pausa entre lecturas
  delay(100);
}

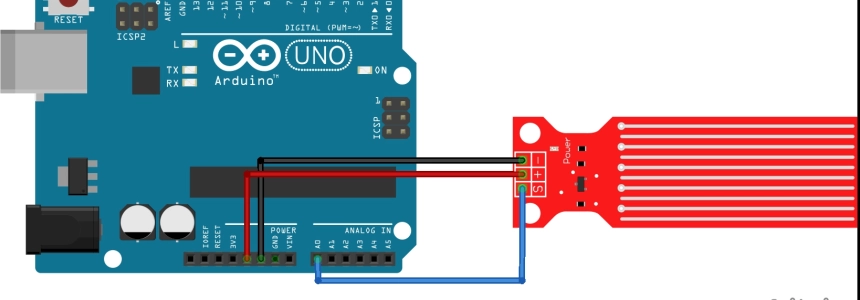

Esquema de conexión:

ARDUINO UNO R3:
--------------
Sensor de Agua:
- Pin A0 (Señal) --> Sensor de agua
- 5V --> VCC del sensor
- GND --> GND del sensor

Buzzer:
- Pin 9 --> Buzzer positivo (+)
- GND --> Buzzer negativo (-)

Conexión detallada:
1. Sensor de Agua
   - Cable ROJO: 5V de Arduino
   - Cable NEGRO: GND de Arduino
   - Cable AMARILLO/BLANCO: Pin A0 de Arduino

2. Buzzer
   - Pin positivo: Pin 9 de Arduino
   - Pin negativo: GND de Arduino

Componentes necesarios:

1. Arduino Uno R3
2. Sensor de agua (tipo módulo de detección)
3. Buzzer piezoeléctrico
4. Cables de conexión

Consideraciones:

• El código lee el valor analógico del sensor
• Cuando el valor supera el umbral, activa el buzzer
• Puedes ajustar el umbral según tu sensor específico
• El monitor serial muestra los valores para depuración

Consejos de instalación:

• Conecta los componentes con cuidado
• Verifica la polaridad del buzzer
• Calibra el umbral según tu entorno

Posibles extensiones

Este proyecto básico puede mejorarse y adaptarse para usos más avanzados:

1. Notificaciones por red:

   • Con un módulo WiFi como el ESP8266 o ESP32, envía una notificación a tu teléfono móvil o correo electrónico cuando se detecte agua.
   • Usa servicios como IFTTT o Telegram para notificaciones automatizadas.

2. Apagado automático:

   • Conecta un relé para cortar automáticamente el suministro de agua (por ejemplo, cerrando una válvula eléctrica) cuando el sensor detecte agua.

3. Monitoreo del nivel de agua:

   • Usa un sensor analógico para medir niveles de agua y activar el buzzer solo cuando el nivel supere un umbral específico.
   • Visualiza los datos con una pantalla LCD o gráficas en tiempo real usando una interfaz web.

4. Batería de respaldo:

   • Alimenta el sistema con una batería recargable para que funcione incluso durante cortes de energía.

5. Alerta visual:

   • Añade un LED que parpadee junto con el sonido del buzzer para proporcionar una señal visual.

Conclusión

Este proyecto es una excelente introducción al uso de sensores con Arduino. No solo es práctico, sino también fácil de escalar para aplicaciones más complejas. Con el sensor de agua y el buzzer, puedes construir sistemas de detección de fugas o monitoreo de niveles que podrían ser útiles en hogares, oficinas o incluso entornos industriales.

¡Ponte manos a la obra y experimenta con tus propias mejoras!

Si necesitas ayuda con la implementación o quieres profundizar en alguna de las extensiones, ¡déjalo en los comentarios!
